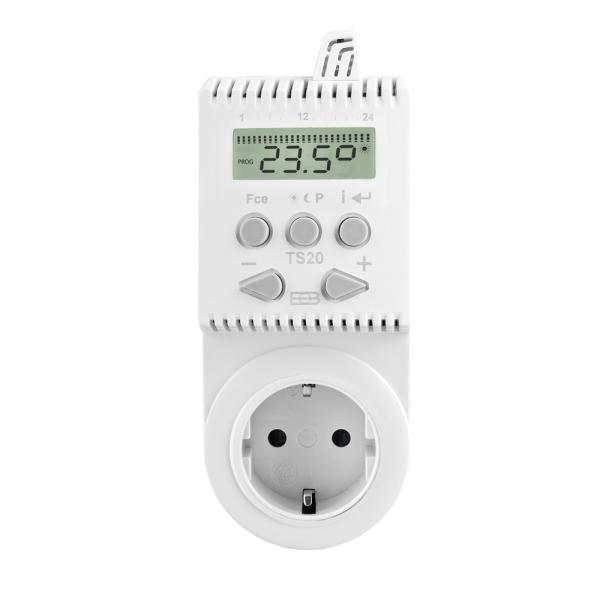

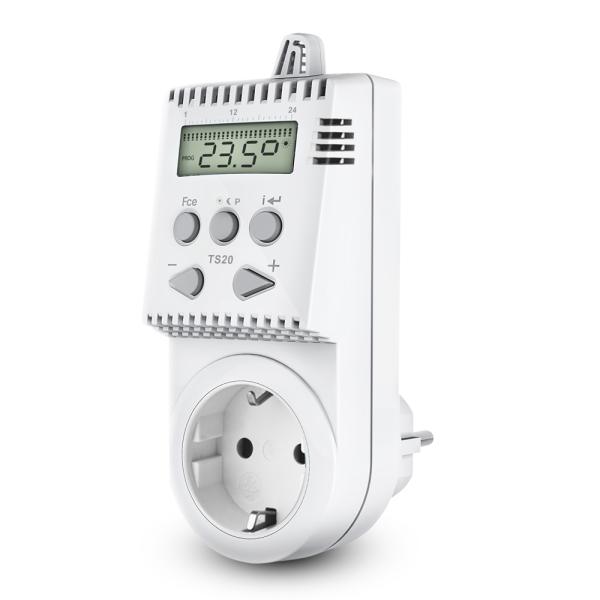

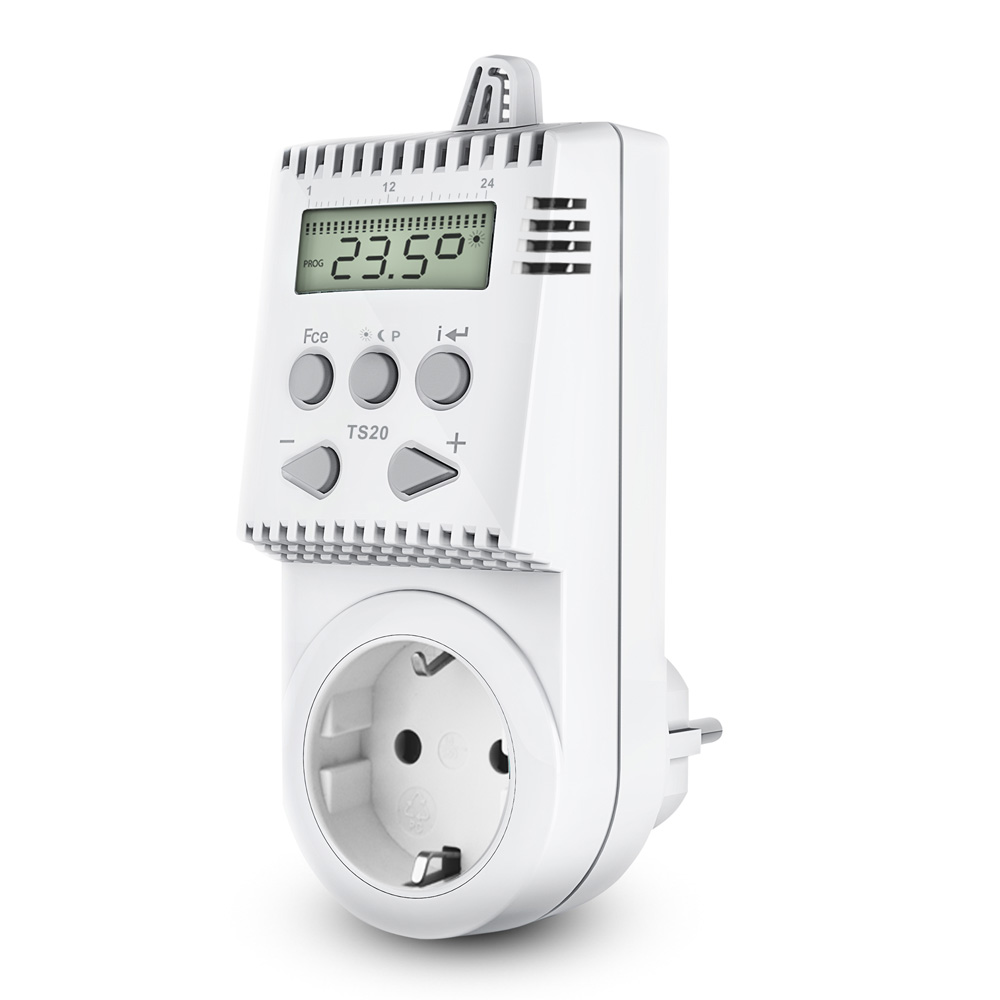

Digitaler Steckdosenthermostat TS20 für Infrarotheizungen
Mit dem digitalen Steckdosenthermostat TS20 von der Firma Elektrobock lassen sich alle elektrischen Heizungen mit Schuko-Stecker regeln. Durch seine hohe Schaltleistung eignet sich dieser Thermostat hervorragend für die Regelung von Infrarotheizungen und Infrarotheizstrahlern. Die von der Raumtemperatur abhängige Temperaturregelung erfolgt über einen im oberen Bereich des Gehäuses eingebauten Temperaturfühler.
Bei dem digitalen Steckdosenthermostat TS20 handelt es sich um einen programmierbaren Thermostat, mit dem für jeden Wochentag ein separates Heizprogramm eingestellt werden kann. Pro Tag können bis zu vier Temperaturänderungen eingestellt werden. Für die Programmierung stehen drei unterschiedliche Temperaturniveaus zur Verfügung: eine Komfort-, eine Spar- und eine sogenannte Party-Temperatur. Die Komfort-Temperatur ist die Wohlfühltemperatur, bei der man sich zu im jeweiligen Raum dauerhaft wohl fühlt. Die Spar- oder Absenk-Temperatur ist die Temperatur, die während der Nacht und bei Abwesenheit eingestellt wird. Die Party-Temperatur als drittes Niveau, lässt eine größere Freiheit bei der Programmierung zu.
Darüber hinaus kann die Hysterese mit einem Wert zwischen 0,1 °C und 6 °C frei programmiert werden. Ein weiteres Feature des TS20 ist die adaptive Heizungsregelung. Mit dieser Betriebsart zeichnet der Thermostat während der zwei Tage seines Betriebs die Wärmekonstanten des Raumes auf und schaltet ab dem dritten Tag die Heizung entsprechend so vorzeitlich ein, dass die gewünschte Raumtemperatur zur festgelegten Uhrzeit erreicht wird. Werden die Funktionen des TS20 ausgenutzt, so kann man im Vergleich zu klassischen Programmierbaren Thermostaten bis zu 20 % Energie zusätzlich sparen.
Eine weitere wichtige Funktion beim TS20 Thermostaten ist Kühlfunktion. Damit kann der TS20 zur Regelung von Klimaanlagen und Raum-Kühlgeräten eingesetzt werden. Der Betrieb des Thermostaten wird durch Blinken im Display angezeigt. Dadurch ist der Zustand des Heizbetriebs am Thermostaten erkennbar. Darüber hinaus kann die Heizung über die OFF-Taste dauerhaft ausgeschaltet werden. Der einstellbare Temperaturbereich liegt zwischen +3 °C und +40 °C und ist damit für Wohn- und Nutzräume geeignet.
Der Steckdosenthermostat TS20 verfügt zudem über die praktische Funktion zur Erkennung offener Fenster. Misst der er eine Absenkung der Raumtemperatur um eine einstellbare Temperaturdifferenz innerhalb von 4 Minuten, schaltet sich automatisch die Funktion offenes Fenster ein und spart damit Heizkosten. Die Temperaturdifferenz zur Erkennung des offenen Fensters ist im Thermostat programmierbar. Darüber hinaus hat der TS20 eine Kindersicherung, mit der die Bedienung gesperrt wird.
Einsatz und Anwendung
Der Steckdosenthermostat TS20 ist für den Einsatz in trockenen und geschlossenen Räumen ausgelegt. Für den Einsatz zur Regelung einer Heizung oder einer Klimaanlage wird der Thermostat einfach in die Steckdose eingesteckt und die zu regelnde Heizung in den Schuko-Stecker des Thermostaten. Er eignet sich für alle Varianten von elektrischen Heizungen mit Schuko-Stecker wie Infrarotheizungen, Infrarotstrahler, Heizstrahler, Badheizkörper und Heizlüfter. Ebenso kann er für alle Varianten von Klimaanlagen und Raum-Kühlgeräten mit Schuko-Stecker eingesetzt werden.
Der TS20 ist ausgelegt bis zu einer Schaltleistung von 3.600 Watt und kann damit jede Infrarotheizung, jeden Infrarotstrahler und alle Klimaanlagen mit Schuko-Stecker schalten. Bei einem Anschluss mehrerer Infrarotheizungen oder Klimaanlagen an einen Steckdosenthermostat können viele Anwendungsfälle abgedeckt werden. Der einstellbare SOLL-Temperaturbereich liegt zwischen +3°C und +40°C und ist in 0,5°C-Schritten einstellbar. Mit der Einstellung auf 3°C eignet sich der TS20 zum Frostschutz des zu überwachenden Raums. Die Toleranz des integrierten Temperaturfühlers liegt bei 1°C. Einsetzbar ist der Thermostat bei einer Raumtemperatur zwischen 0°C und +40°C.
Abmessungen, Gewicht und Schutzart

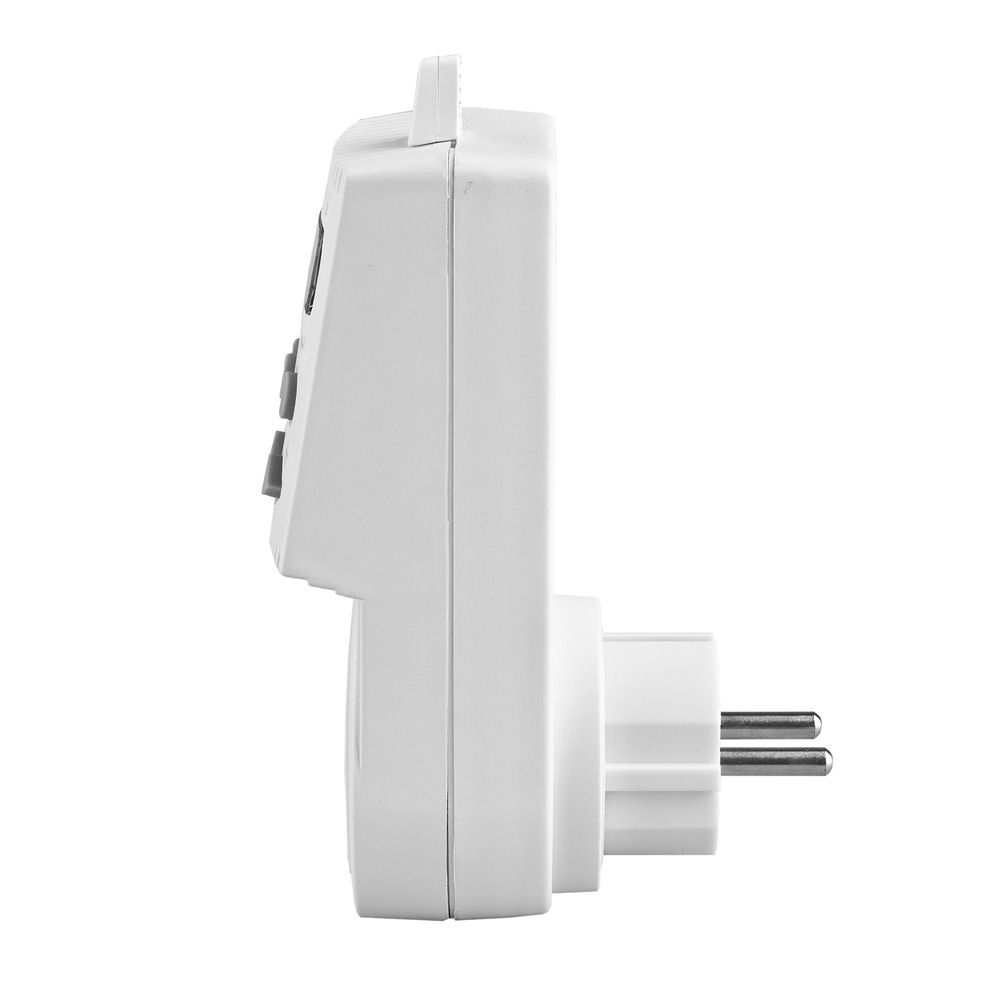

Die Abmessungen der Steckdosenthermostat TS20 betragen 125 x 58 mm in der Höhe und Breite. Die Tiefe des Steckdosenthermostats liegt bei 40 mm. Das Geweicht des TS20 liegt bei 165g. Er weist die Schutzart IP20 auf und ist damit nach DIN EN 60529 (VDE 0470) gegen das Eindringen von Gegenständen mit einem Durchmesser von größer als 12,5 mm geschützt.
Befestigung und Anschluss

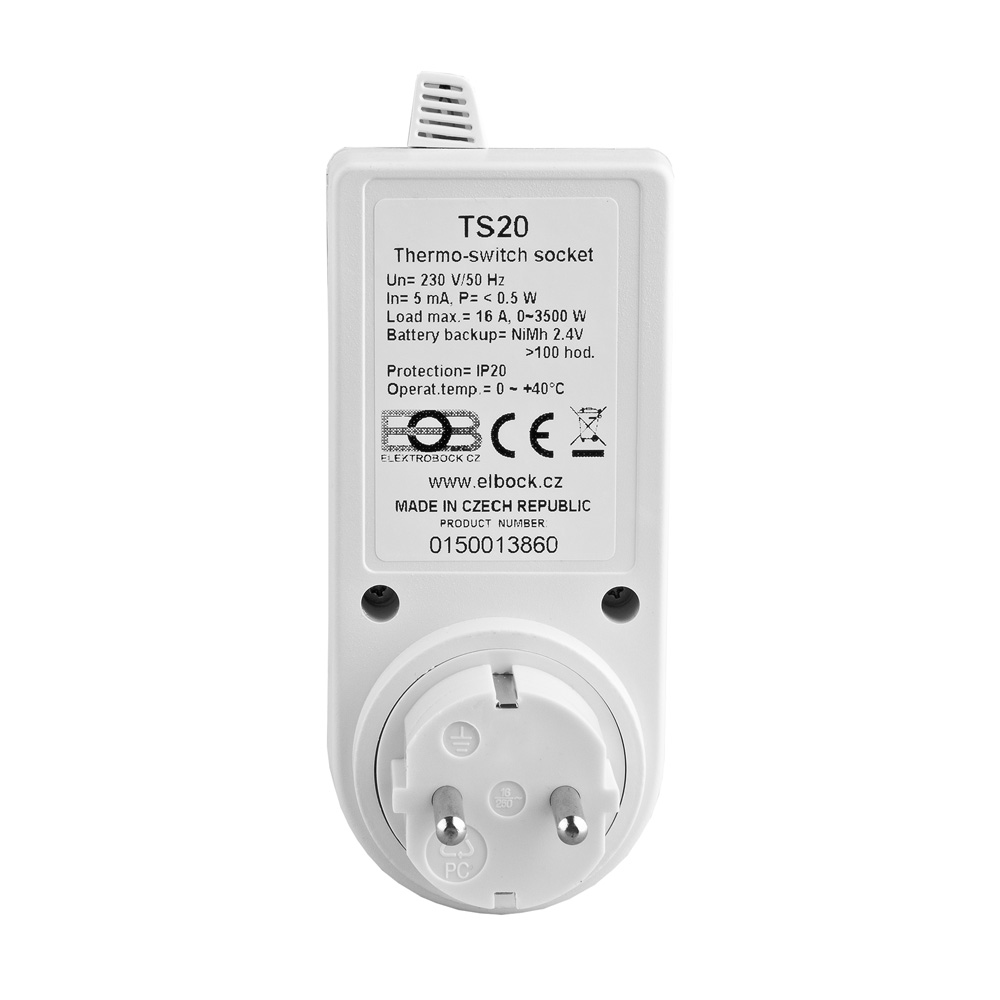

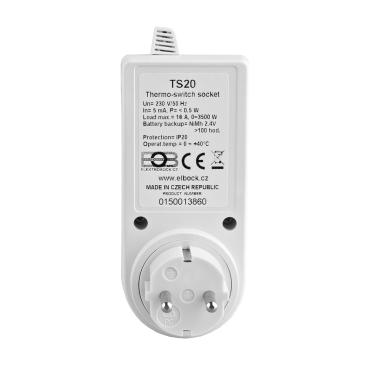

Der TS20 wird einfach in die vorgesehene Steckdose eingesetzt und hält wie jedes Gerät mit Schuko-Stecker mechanisch. Der große Vorteil einer Steckdosenthermostat ist, dass sie und die zugehörige Heizung und Klimaanlage durch jeden Bediener selbst angeschlossen und auch jederzeit wieder in einen anderen Raum umgezogen werden kann.
Die Anbringung des Thermostaten sollte so erfolgen, dass er die durchschnittliche Raumtemperatur erfassen kann, vor allem die Nähe von Zu- und Abluftkanälen sowie eine zu hohe Wärmestrahlung durch die Heizung ist zu vermeiden.
Achtung
Bei Anschluss des Thermostaten an eine Steckdose und / oder Nutzung eines Verlängerungskabels mit Leistungen der angeschlossenen Infrarotheizungen größer als 2.300 Watt - 10 A bei 230 VAC müssen sowohl die Steckdose als auch die Verlängerung für 3.600 Watt - 16 A bei 230 VAC freigegeben sein.
Steckdosenthermostat TS20 – auf einen Blick:
- Programmierbarer Steckdosenthermostat
- Direkte Nutzung an jedem Schuko-Stecker
- Temperatureinstellung durch Taster
- Digitales Display mit allen notwendigen Anzeigen
- Zur Regelung von Heizungen und Klimaanlagen
- Erkennung „Offenes Fenster“
- Kindersicherung
- Dauerhafter OFF-Betrieb
- Kontrollanzeige für aktiven Heizbetrieb
Vorteile des TS20:
- Einfache Bedienung mit Tasten
- Bis zu 4 Temperaturänderungen am Tag
- Jeder Wochentag separat programmierbar
- 3 Temperatur-Niveaus programmierbar
- Hysterese im Bereich 0,1 °C und 6 °C programmierbar
- Ausschalten der Heizung bei „Offenem Fenster“
- Soll-Wert direkt im Display ablesbar
- Frostschutzprogramm 3°C
- Betriebsanzeige des jeweiligen Heiz- bzw. Kühlbetriebs
- sofort einsatzbereit
Lieferumfang:
- Steckdosenthermostat TS20
- Bedienungsanleitung
Steckdosenthermostat TS20:
Spannung |
230/240V AC ~ 50/60 Hz |
Temperaturbereich |
+3°C und +40°C |
Betriebsarten |
Heizen und Kühlen |
Fühlertoleranz |
1°C |
Schaltdifferenz |
0,1 °C bis 6 °C |
Maße (H x B x T) |
125 x 58 x 40 mm |
Gewicht |
165 g |
Montagehöhe |
Ideal auf 150 cm Höhe ab Boden |
IP-Schutzklasse |
IP20 |
Fühler |
NTC-Sensor (intern) |
Montage |
Schuko-Stecker |
Material |
Kunststoff |
Max. zul. Schaltstrom |
16 A, 25OV AC ~ |
